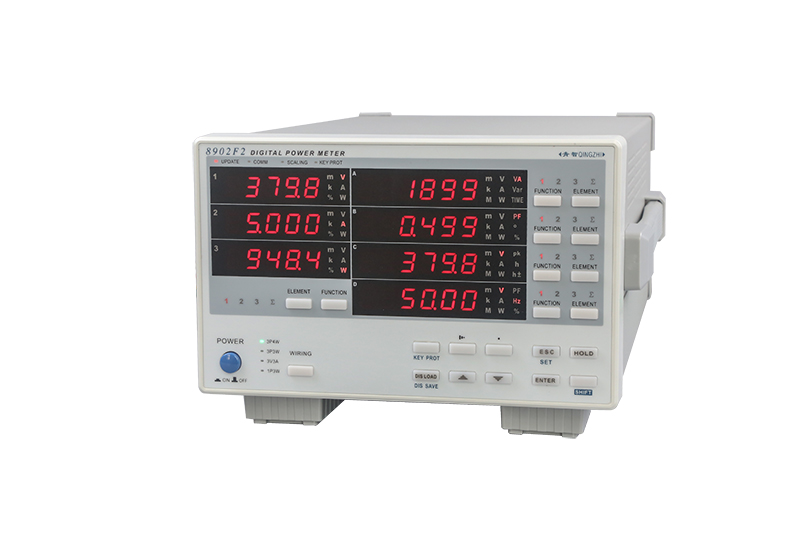

功率分析儀可用于交流（AC）或直流（DC）系統的能量流測量。

確定電信號的真均方根時間周期對于后續的每個計算都非常重要。交流測量很復雜，均方根通常表示為直流等效值。為了精確測定交流波形的有效值，必須計算交流頻率整個周期的平均值。這被定義為交流電路的基頻。功率分析儀可以數字化檢測頻率周期，在功率轉換過程中提供可靠的均方根周期。

.功率分析儀還必須檢測系統的電壓和電流。典型的系統使用分壓器直接獲取單個電壓，而通常需要一個互感器來測量電流。例如測量導線電場的羅克線圈或電流傳感器。

.一旦功率分析儀測定了這些值，計算功率就變成簡單的數學問題。

功率分析儀的其他功能

如上所述，創新型功率分析儀不僅僅可以進行功率測量。它們還可以測量多種機械值，如扭矩和速度等，這是試驗臺和生產制造的關鍵因素。為全面了解機電系統的性能和效率提供可靠的測試數據。使用增強型功率分析儀能執行以下額外的計算和分析：

·        效率MAP

·        快速傅立葉變換和諧波分析

·        基本功率和均方根值

·        極坐標圖和對稱分量

·        空間矢量和 DQ 變換.
