電參數測量 SINCE 1988一、面板介紹

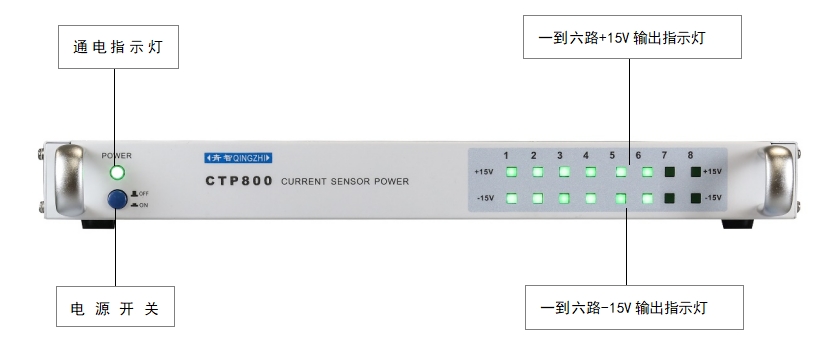

前面板介紹

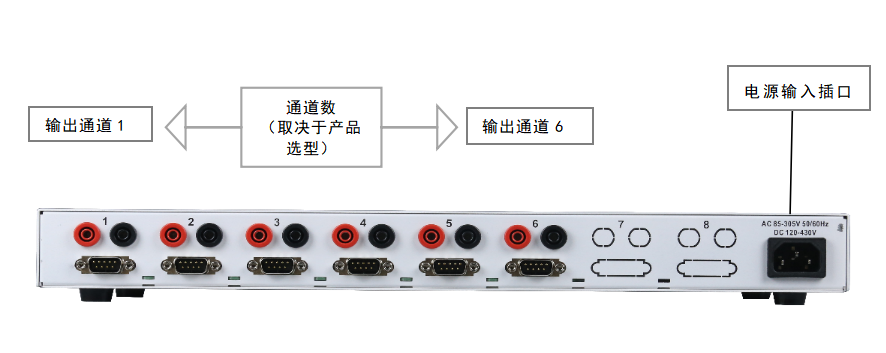

后面板介紹
二、電氣規格
| 項目 | 范圍 |
|---|---|
| 輸出電壓范圍 | ±DC15V（誤差±0.5V） |
| 輸出電流范圍 | 1Amax |
| 輸入電壓范圍 | 85-305VAC50/60Hz , 120-430VDC |
| 工作環境濕度 | 20~70%RH 無冷凝 |
| 工作環境溫度 | -20~+50℃ |
| 存儲溫度、濕度 | -30~+70℃、10~95% |
| 尺寸(長*寬*高) | 426mm*254mm*52mm |
| 重量 | 3.5kg |
三、接線圖
CTP800輸出端接入功率分析儀電流輸入端，DB9連接線一頭接入電源盒一頭接入傳感器。
DB9接線順序?yàn)?紅色端子（紅線和灰線）接入+15V，黃色端子（黃線和紫線）接入-15V，綠色端子（綠線和藍線）接入OUT，黑色端子（黑線、橙線和棕線）接入傳感器GND。
四、尺寸規格
單位為毫米
